软件安全实验 SEEDlabs 模糊测试技术实验（基于AFL）
Task1：初探AFL
Task 1.1：安装 AFL
我们从源码进行构建，克隆最新版本的源码。
1 | |
随后进入 AFL文件夹，在文件夹下打开命令行输入：
1 | |

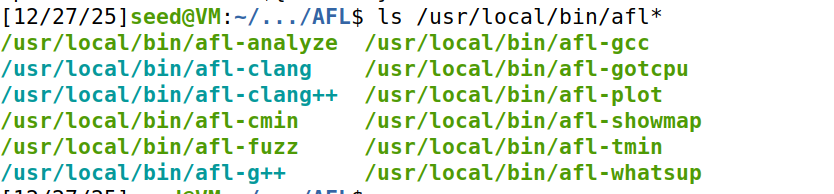

安装完成后，AFL安装在/usr/local/bin目录下，ls查看文件判断是否安装成功
1 | |
Task1.2：初步尝试

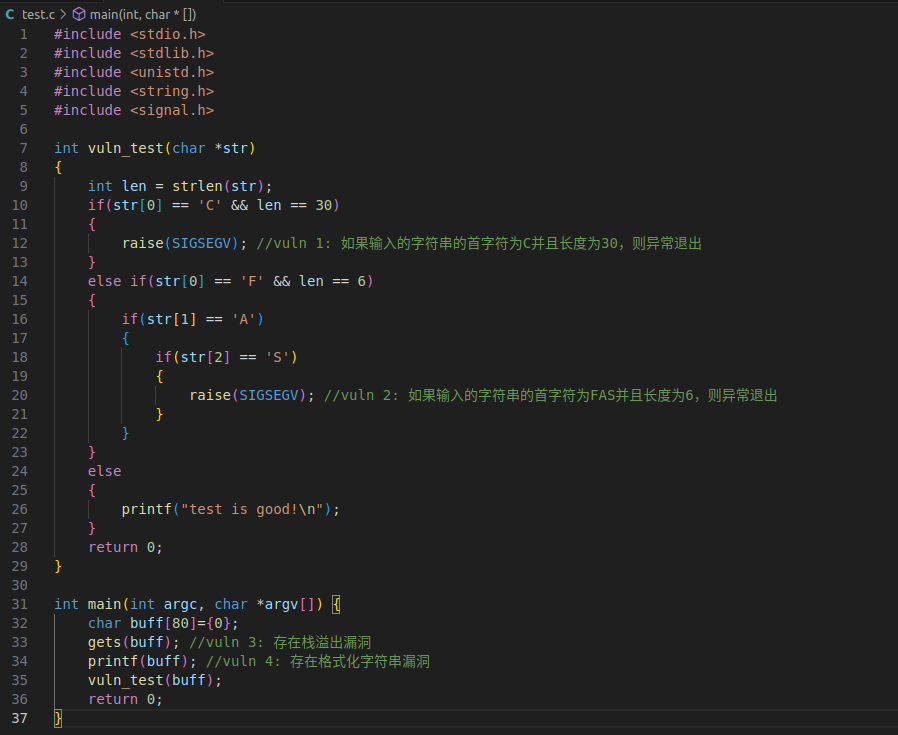

首先准备一段待测试的代码test.c，此代码中模拟了4个漏洞（有些漏洞并非真实安全问题，仅用 作演示）。
首先，使用afl-gcc编译待测试的test.c文件
实质上，afl-xxx系列命令是对编译器如gcc、g++或clang的包装，其使用的参数选项与这些编译 器相同。
对于C++源代码，应使用afl-g++进行编译。 接下来，创建两个目录fuzz_in和fuzz_out，分别用于存放模糊测试的输入和输出。在fuzz_in目 录中至少需要准备一个测试用例。

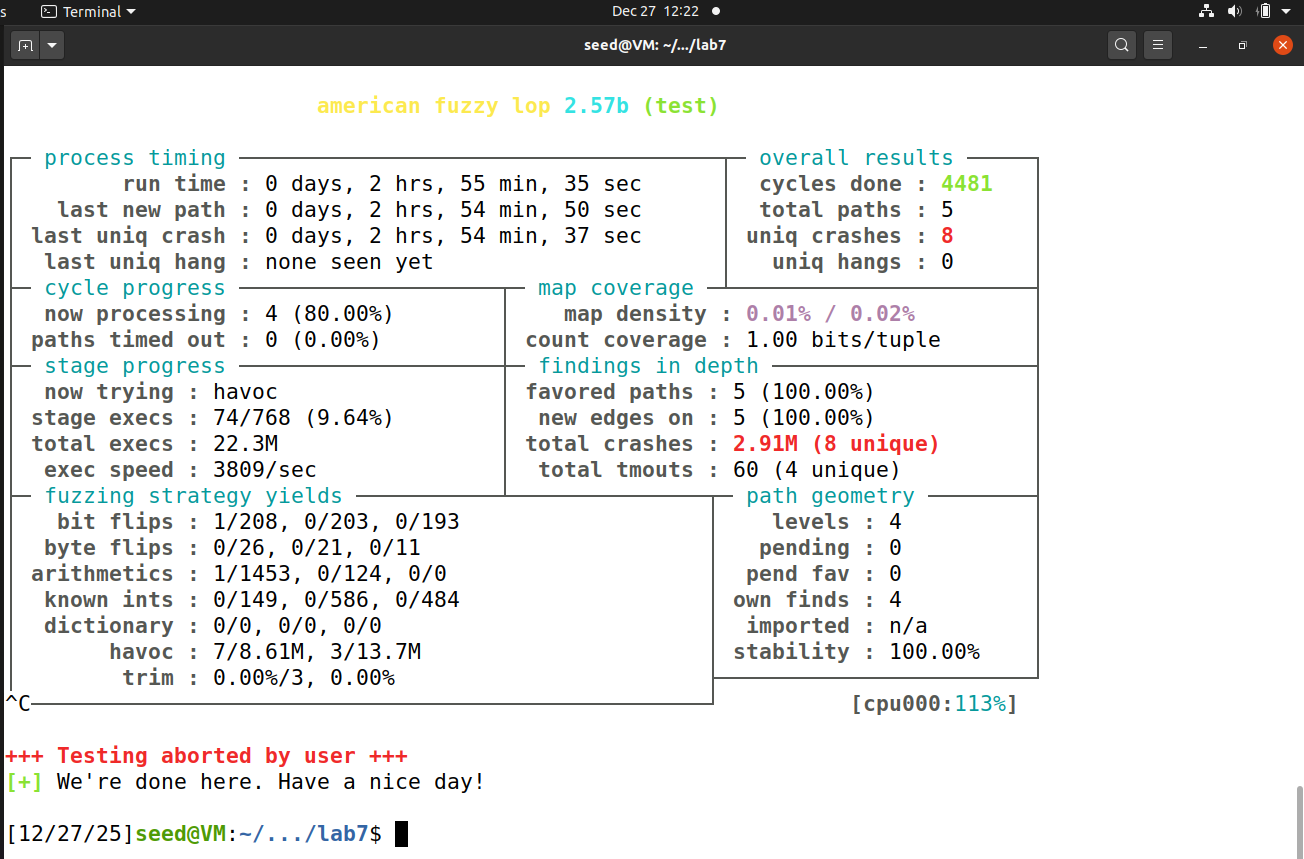

执行以下命令进行模糊测试
1 | |
fuzz_out 目录记录了模糊测试的运行结果。通过分析此目录，我们可以识别出导致程序崩溃（crash） 的具体测试用例（case）。
crashes 子目录包含了触发程序崩溃的测试用例，hangs子目录包含了导致程序超时的测试用例，而 queue 子目录存储了所有探索到的不同执行路径的测试用例。如果获得了所需的崩溃信息或长时间无法获 取新的有趣输出，应使用Ctrl-C命令退出模糊测试过程。
例如，可使用xxd命令查看触发的具体崩溃实例，分析test.c可知crashcase3是触发了第三个漏 洞，即输入长度过长导致栈溢出，程序将异常退出。
任务：请使用 xxd查看你触发crash的cases，并判断分别对应 test.c中哪种漏洞，并解释漏洞产生 的原因。注意，你的crashcases应覆盖所有4个漏洞。
特定字符串触发异常 (Logic Flaw - “FAS” + Length 6)
现象：分析 AFL 生成的崩溃样本 id:000007，通过 xxd 命令查看其二进制内容。样本内容以十六进制 46 41 53 开头（即 ASCII 码 “FAS”），且文件总长度为 6 字节。
成因：对应代码 test.c 第 14-20 行。函数 vuln_test 检查输入字符串：若首字符为 ‘F’ 且长度为 6，随后继续检查第二字符是否为 ‘A’、第三字符是否为 ‘S’。一旦匹配字符串 “FAS…”，程序调用 raise(SIGSEGV) 导致崩溃。
栈缓冲区溢出 (Stack Buffer Overflow)

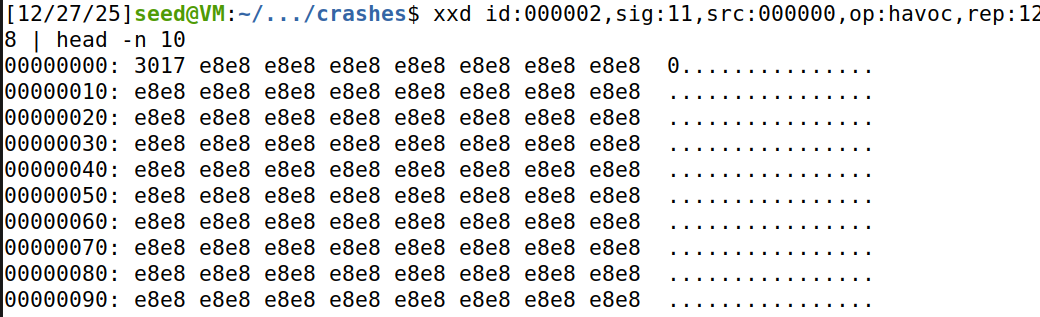

现象：AFL 生成了大量长文件样本（例如 id:000002），其长度（如 26698 字节）远超缓冲区大小。
成因：对应代码 test.c 第 34 行 gets(buff)。变量 buff 定义为 char buff[80]，但 gets() 函数未对输入长度进行限制。当输入长度超过 80 字节时，多余的数据覆盖了栈上的关键信息（如返回地址），导致函数返回时跳转到非法地址，引发段错误。
格式化字符串漏洞 (Format String Vulnerability)

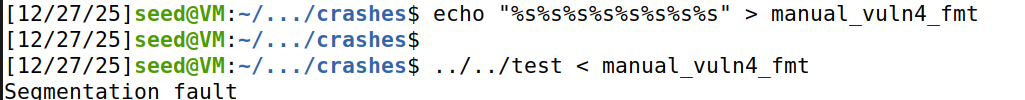

现象：通过输入包含格式化字符（如 %s%s%s）的样本 manual_vuln4_fmt，程序在未发生栈溢出的情况下崩溃。
成因：对应代码 test.c 第 35 行 printf(buff)。程序直接将用户输入作为 printf 的格式化字符串参数，而未提供后续参数。当输入包含 %s、%n 等格式说明符时，printf 尝试从栈中读取非法内存地址或向非法地址写入数据，导致访问违规（Access Violation）并崩溃。
特定条件触发异常 (Logic Flaw - ‘C’ + Length 30)

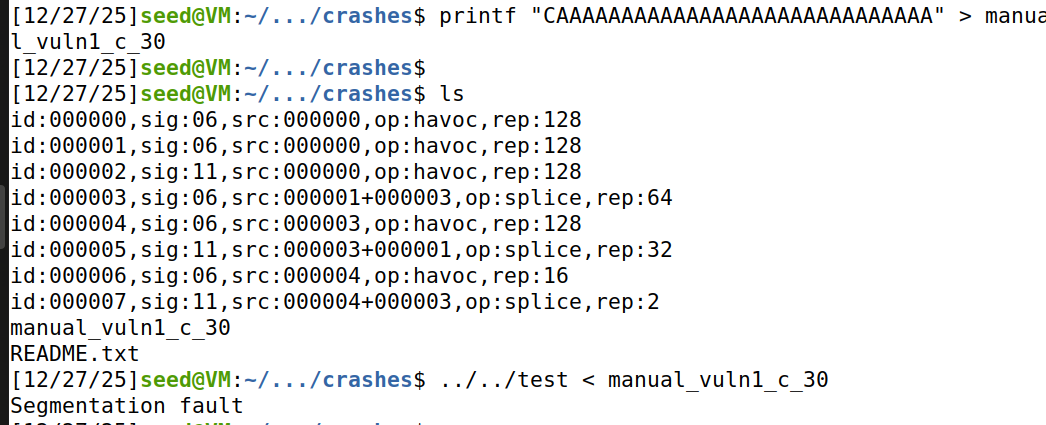

现象：通过构造首字符为 ‘C’ 且总长度为 30 字节的输入样本 manual_vuln1_c_30，程序运行后发生段错误（Segmentation Fault）。
成因：代码 test.c 第 10-12 行存在逻辑判断 if(str[0] == ‘C’ && len == 30)。当输入满足此条件时，程序主动调用 raise(SIGSEGV) 触发崩溃。AFL 在测试中倾向于生成长字符串触发栈溢出，因此该精确长度路径较难命中，通过手动验证确认了漏洞存在。
Task2: 基于AFL++测试Xpdf
AFL++ 是在原始AFL框架基础上演进的覆盖引导模糊测试工具，对性能和可用性进行了多项优化， 尤其在大型项目模糊测试场景下往往具有更好的执行效率。尽管如此，AFL++在整体架构、使用方式和 核心工作流程上与AFL基本保持一致。在本任务中，我们将使用AFL++对大型开源PDF处理组件Xpdf 进行模糊测试实践。
AFL++ 安装
本实验采用自源码编译的方式安装最新版本的AFL++2。在此之前，需要安装若干构建依赖包
1 | |
系统提示LLVM版本过旧 如果在执行AFL++相关命令时收到“LLVM版本过旧”的提示，需要安装更新版 本的LLVM/Clang。以下示例以安装LLVM15为例：
1 | |
构建测试环境
首先，为本次Xpdf模糊测试创建单独工作目录：
1 | |
下载并解压Xpdf3.02版本源码：
1 | |
使用系统默认编译器对Xpdf进行常规构建与安装（用于功能验证）
1 | |
随后，准备若干PDF示例文件用于测试：
1 | |

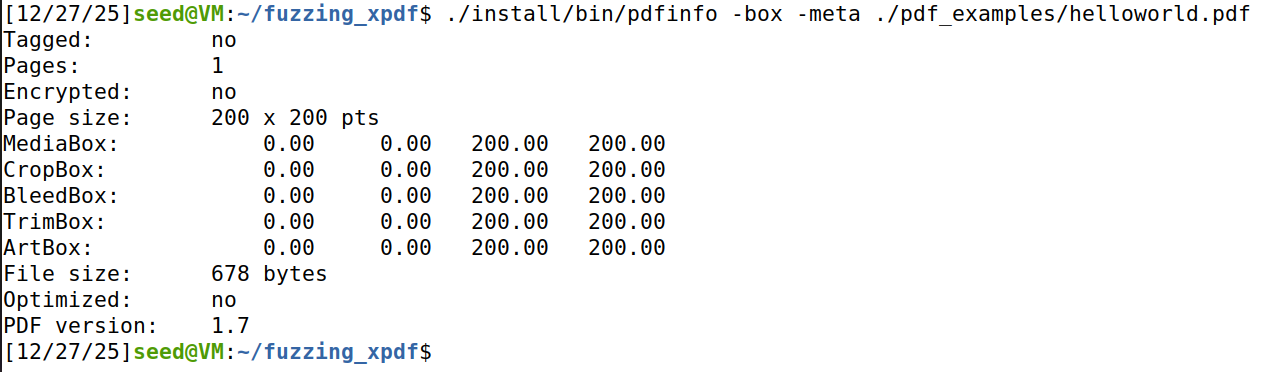

可以通过如下命令调用pdfinfo对示例文件进行解析，检查Xpdf是否安装成功并可正常工作：
1 | |
若能看到正确的PDF元数据输出，则说明Xpdf已成功构建和安装。
执行模糊测试
在使用AFL++重新构建前，先清理已有的安装目录和编译产物：
1 | |
与afl-gcc 类似，afl-clang-fast 是对 clang 的封装，通过LLVMPass对目标程序进行插桩，从 而在性能与插桩灵活性方面具备优势（原版AFL也支持LLVMMode，有兴趣可进一步自行探索）。 使用afl-clang-fast 和afl-clang-fast++ 作为编译器，对Xpdf进行重新配置与构建：
1 | |

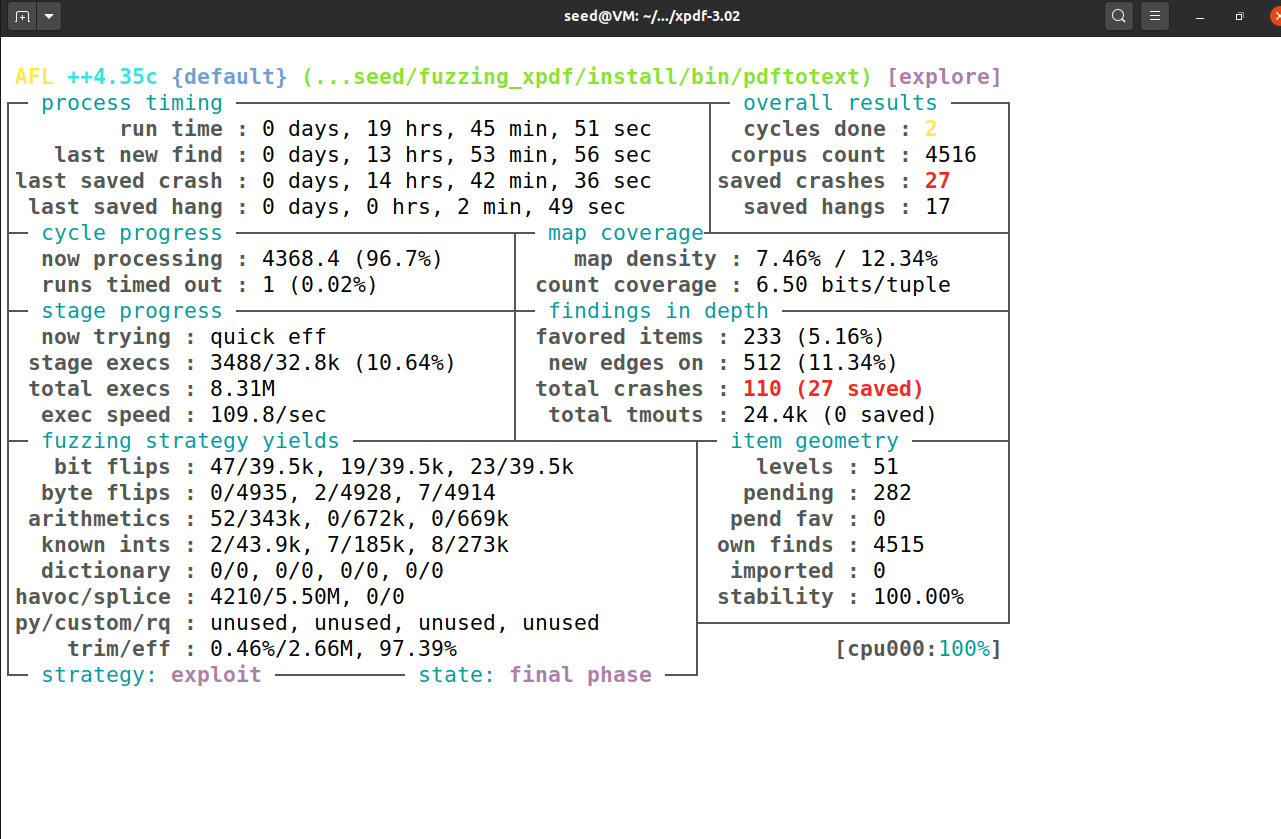

在编译输出中可以看到来自AFL++的插桩提示，表明目标程序已被插入覆盖率收集代码。随后，可 以使用如下命令启动模糊测试：
1 | |
参数含义如下：
•-i：指定初始输入（种子）文件目录。
•-o：指定AFL++输出目录，用于保存变异样本、崩溃用例等。
•-s：设置静态随机种子。AFL默认采用非确定性测试流程，使用固定种子（如-s 123）有助于复现 实验结果。
• @@：命令行参数占位符，AFL++会在运行时将其替换为当前输入样本的文件名。
复现Crash
本实验中触发的崩溃对应的已知安全问题被分配为CVE-2019-13288。请阅读相关公开信息，接下来我们将使用gdb分析导致程序崩溃的具体原因。
首先，需要重新编译Xpdf，引入调试信息以获得完整的符号和栈回溯信息：
1 | |
然后，使用gdb对触发崩溃的输入样本进行调试（将替换为实际Crash文件名）
1 | |
在gdb中依次执行：
1 | |

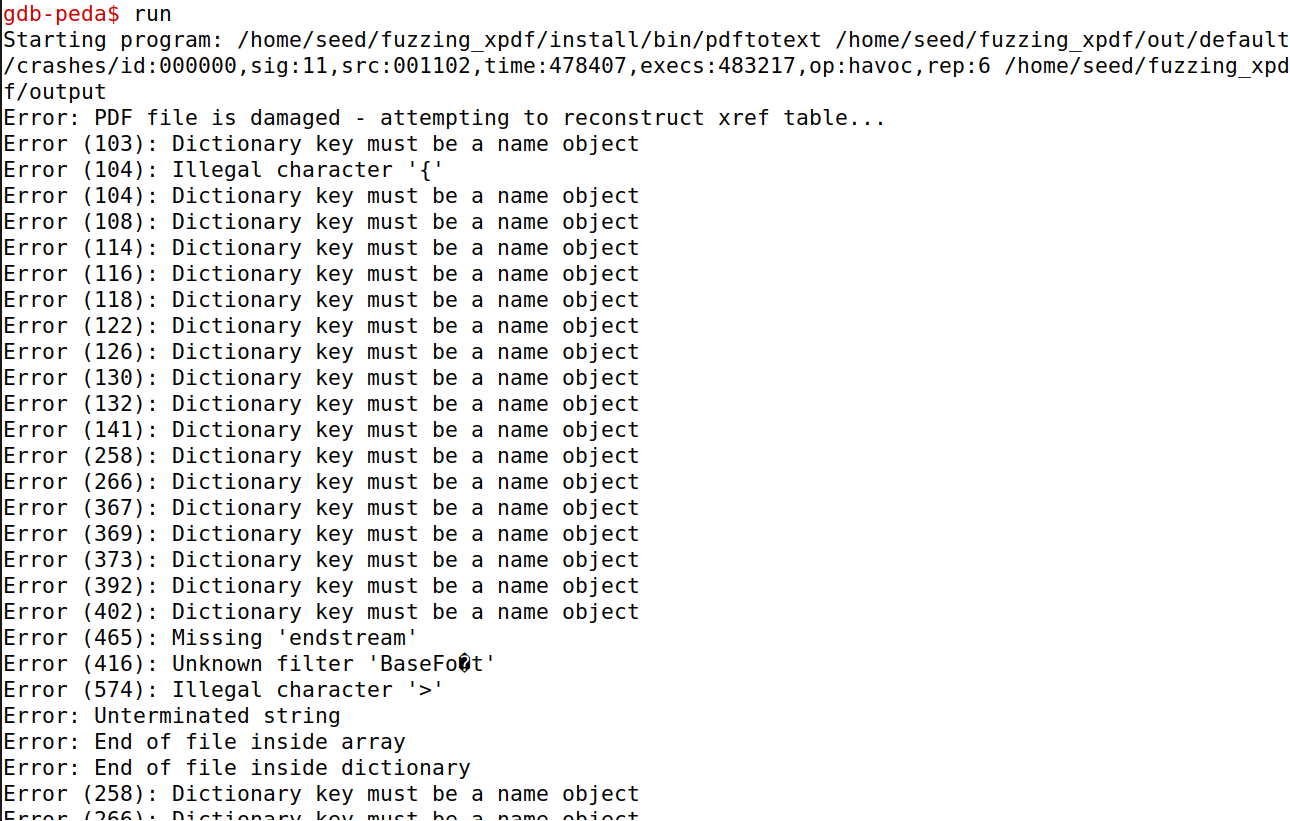

run 启动程序，崩溃发生后通过bt查看栈回溯信息，一般可以看到因段错误（SegmentationFault） 导致的异常退出。在实验报告中，请结合回溯信息说明程序崩溃的大致位置与原因。
进一步分析可以发现，在解析PDF过程中，多次调用了parser.cc中的相关函数。初步怀疑问题与 getObj 和 fetch 等函数的调用逻辑有关。为验证该假设，可以在Parser::getObj()处设置断点，并重 新运行程序：
任务：请依据上述步骤，结合gdb进行Crash的复现与分析。在实验报告中给出调试过程的关键截图， 描述你的观察结果，并解释该漏洞产生的根本原因（例如错误的边界检查、异常输入未被正确处理等）。

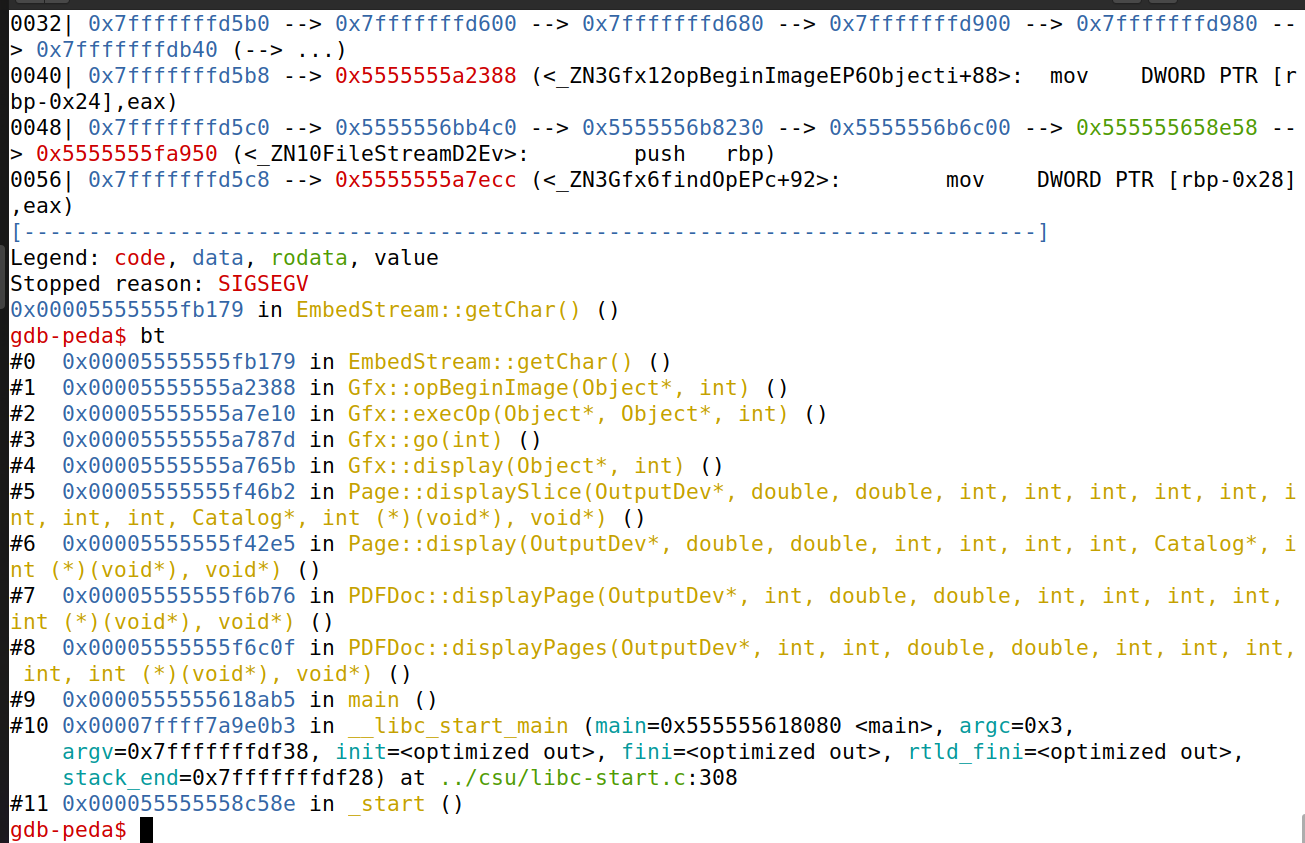

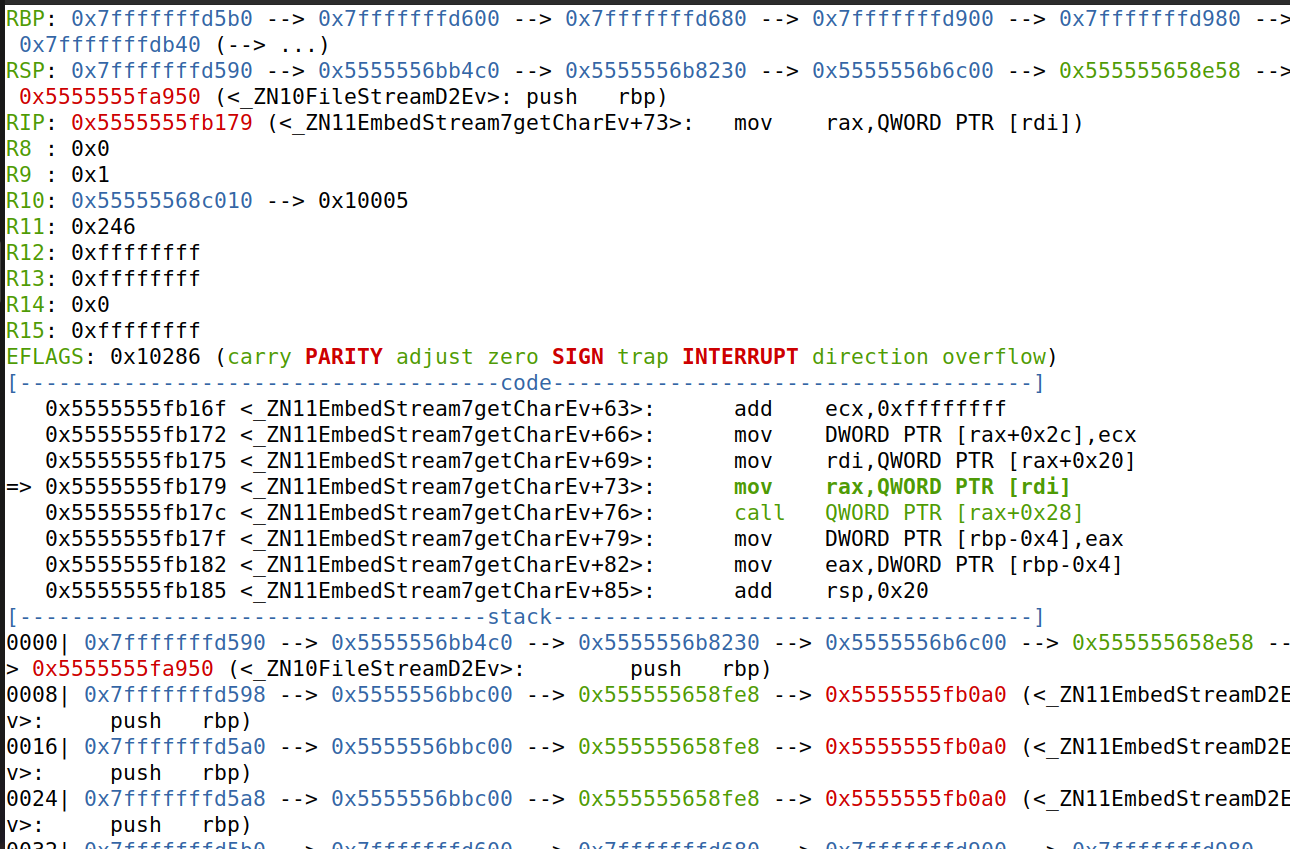

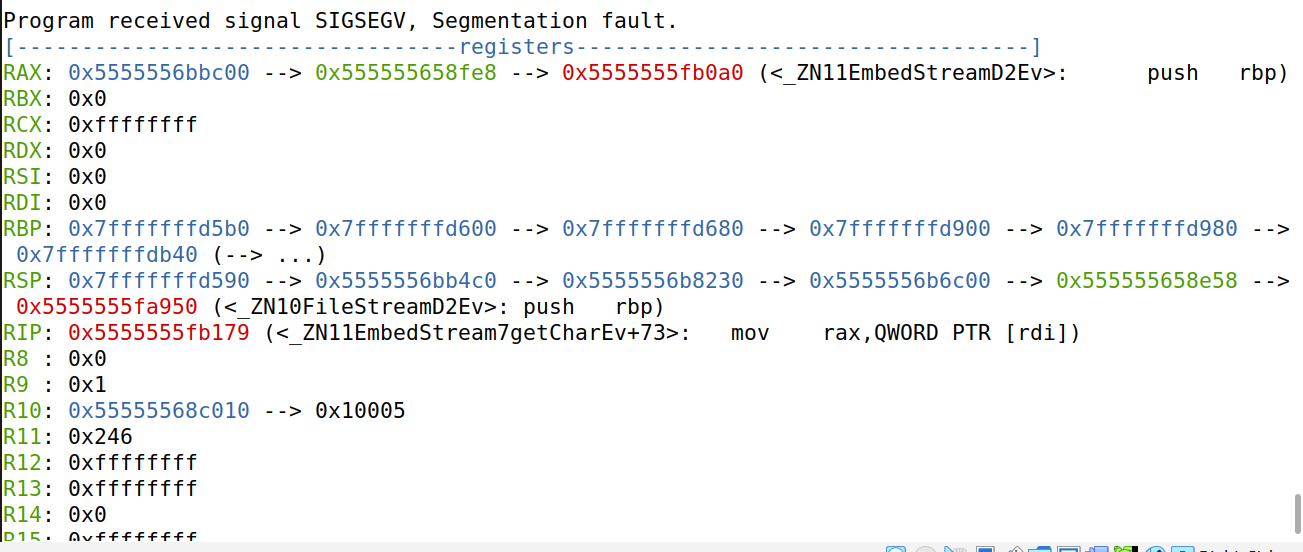

崩溃位置：EmbedStream::getChar() (Frame #0)，由 Gfx::opBeginImage (Frame #1) 调用。
成因分析：
这是一个**内存访问违规（Memory Corruption / Segmentation Fault）**漏洞。

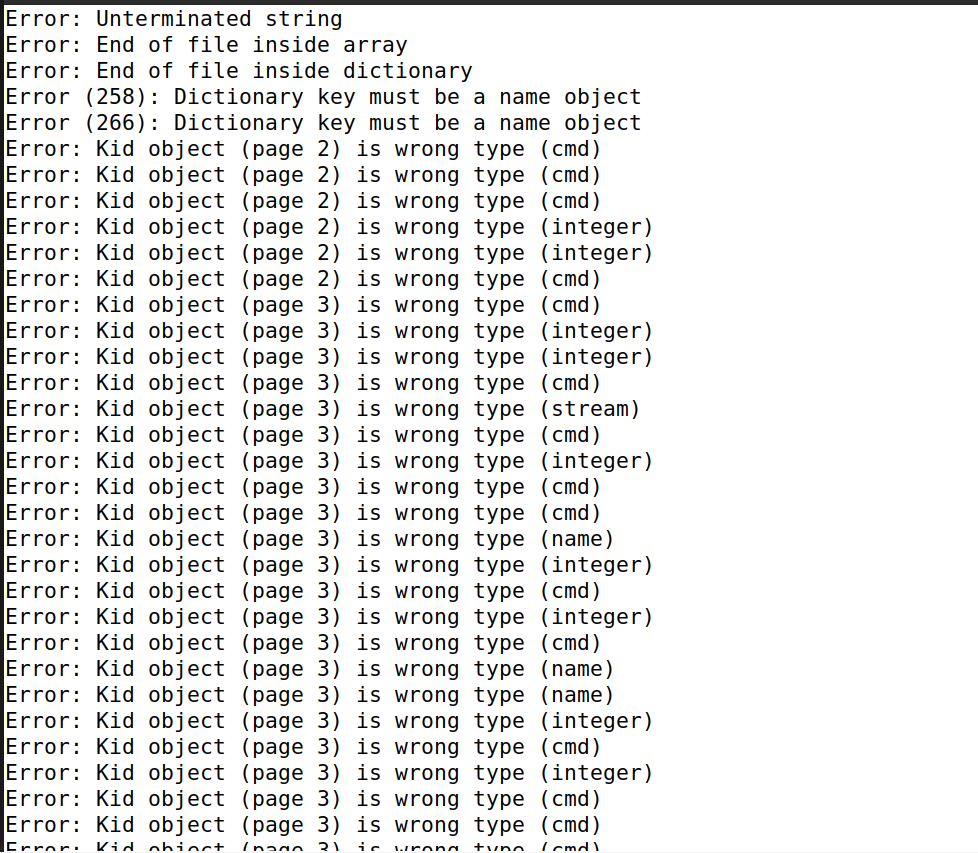

通过 GDB 调试发现，程序在处理 PDF 中的图像对象（opBeginImage）时崩溃。结合命令行输出的大量 Error: Dictionary key… 提示，说明 AFL++ 生成的畸形 PDF 文件破坏了对象的字典结构。当程序试图通过 EmbedStream::getChar 读取图像数据流时，由于结构损坏（可能是空指针引用或越界读取），访问了非法的内存地址，导致操作系统抛出 SIGSEGV 信号终止程序。这证实了 Xpdf 在解析畸形 PDF 对象时存在输入验证缺陷。
Task3: 使用QEMU模式执行模糊测试（无程序源码）
在Task1和Task2中，我们主要针对具有源代码的程序开展模糊测试。而在真实应用场景中，测试目 标往往仅以二进制形式提供，无法获得源码。为支持此类“黑盒”目标，AFL++提供了QEMU模式，使得在 缺乏源码的情况下仍然可以进行覆盖引导的模糊测试。启用QEMU模式非常简单，只需在原有afl-fuzz 命令行基础上增加-Q参数。
QEMU模式是AFL++的高级特性之一。它基于QEMU（QuickEMUlator，官方网站：https://www.qemu.org/）这一全系统模拟器，在运行时对目标程序进行动态二进制翻译与插桩：即由QEMU逐块读取 目标程序的机器指令，将其翻译为宿主平台等价的指令序列，并在翻译过程中自动插入额外的监控代码， 用于记录执行路径和代码覆盖情况，而无需重新编译或修改原始可执行文件。通过这种方式，即便只有二 进制文件，也能实现覆盖引导的模糊测试。
安装QEMU模式（在AFLplusplus目录下）
首先，在AFLplusplus源码目录中为QEMU模式安装所需依赖并构建支持模块：
1 | |
若安装过程中出现”cannot find”类错误，说明系统缺失某些必需软件包，请根据错误提示使用 sudo apt install 安装缺失依赖。
完成构建后，返回上级目录并重新安装AFL++，使QEMU相关组件正确注册到系统路径中：
1 | |

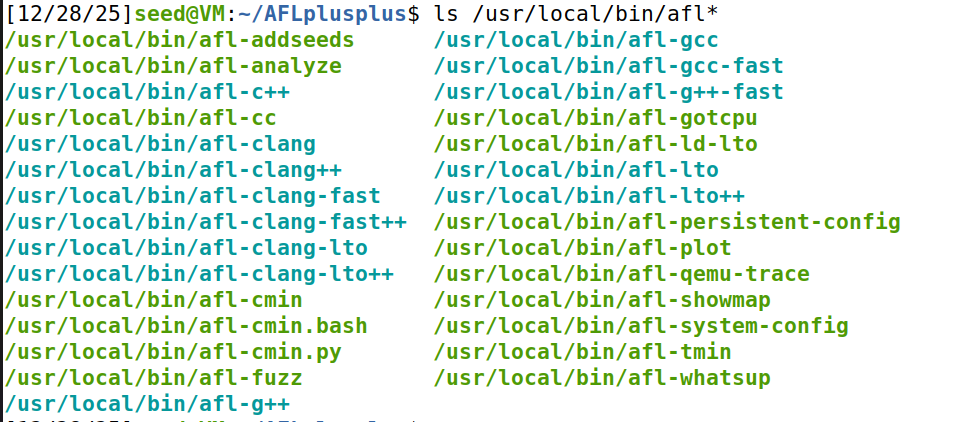

随后可以检查afl-qemu-trace是否已安装到/usr/local/bin等路径下：
1 | |
使用QEMU模式执行模糊测试
根据任务提供的环境，我们使用已编译并安装好的exif程序4作为模糊测试目标，输入样本来自 exif-samples 文件夹中的JPEG文件。
由于exif依赖特定版本的libc，需要先更新系统中的libc库。可以通过添加新的软件源来获取合 适版本的libc：
1 | |
保存后，更新软件源并安装libc6：
1 | |
系统提示Meson版本过旧 如果AFL++在构建或使用过程中提示Meson版本过旧，可以通过卸载发行 版自带的旧版本并使用PyPI安装新版本来解决，示例命令如下：
1 | |
然后配置编译环境，使AFL++及目标程序优先使用新安装的LLVM/Clang工具链（示例仍以LLVM 15 为例）：
1 | |

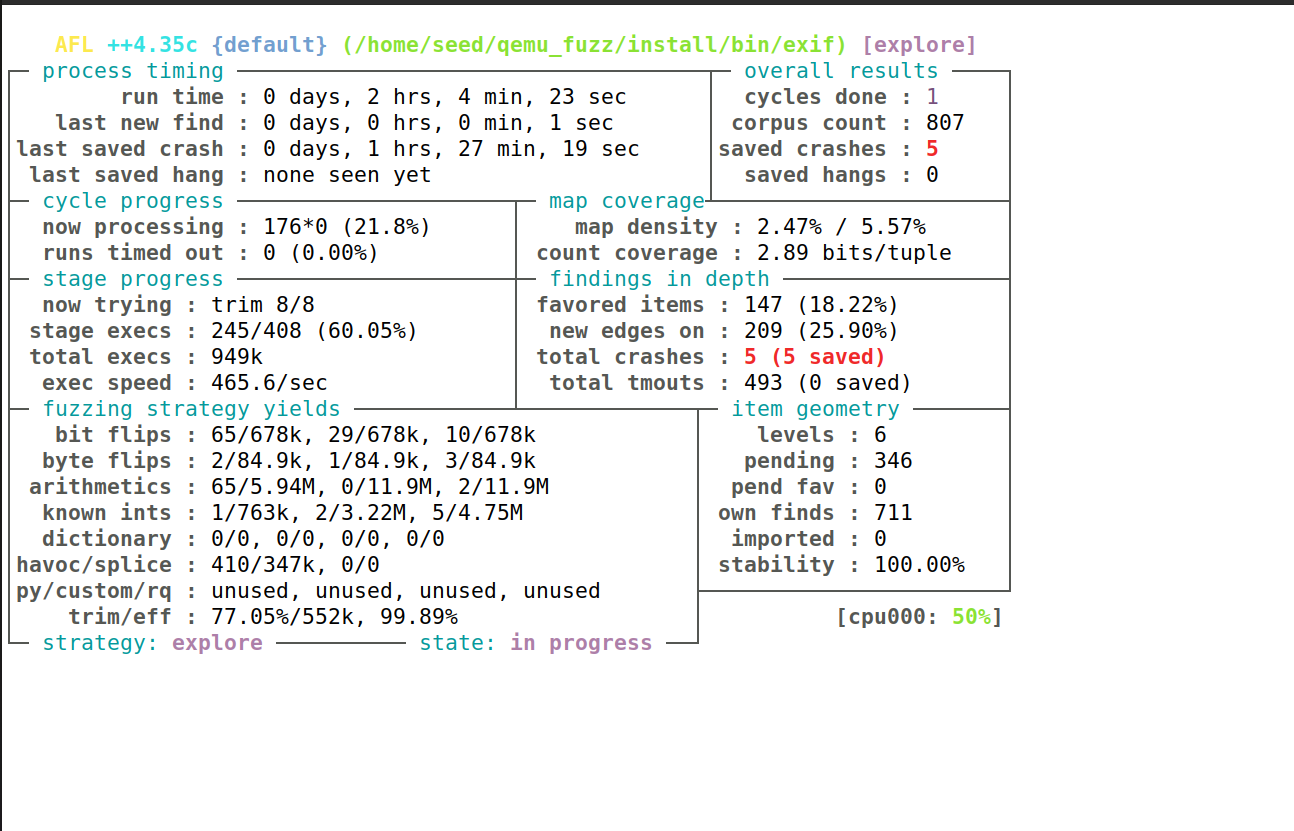

依赖准备完成后，将提供的exif程序移动到下面路径，即可使用QEMU模式启动模糊测试：
1 | |
其中，-Q表示启用QEMU模式，其他参数含义与前一任务类似。需要注意的是，QEMU模式通过动 态二进制翻译实现插桩，通常比基于源码的插桩模式更慢，因此模糊测试需要更长时间，请耐心等待。
分析得到的Crash
当AFL++在QEMU模式下发现崩溃样本后，可以使用GDB对相应输入进行调试，分析程序异常的根 本原因。例如：
1 | |
任务：请结合网上公开信息研究exif中已知的CVE-2009-3895或CVE-2012-2836漏洞。参考Task2中 的分析流程，利用afl-fuzz-Q获得崩溃样本，并通过gdb进行调试，找出至少一个漏洞的触发路径与 成因。在实验报告中详细说明该漏洞是如何产生的，以及恶意输入如何导致程序崩溃或异常行为（需配合 调试截图说明）

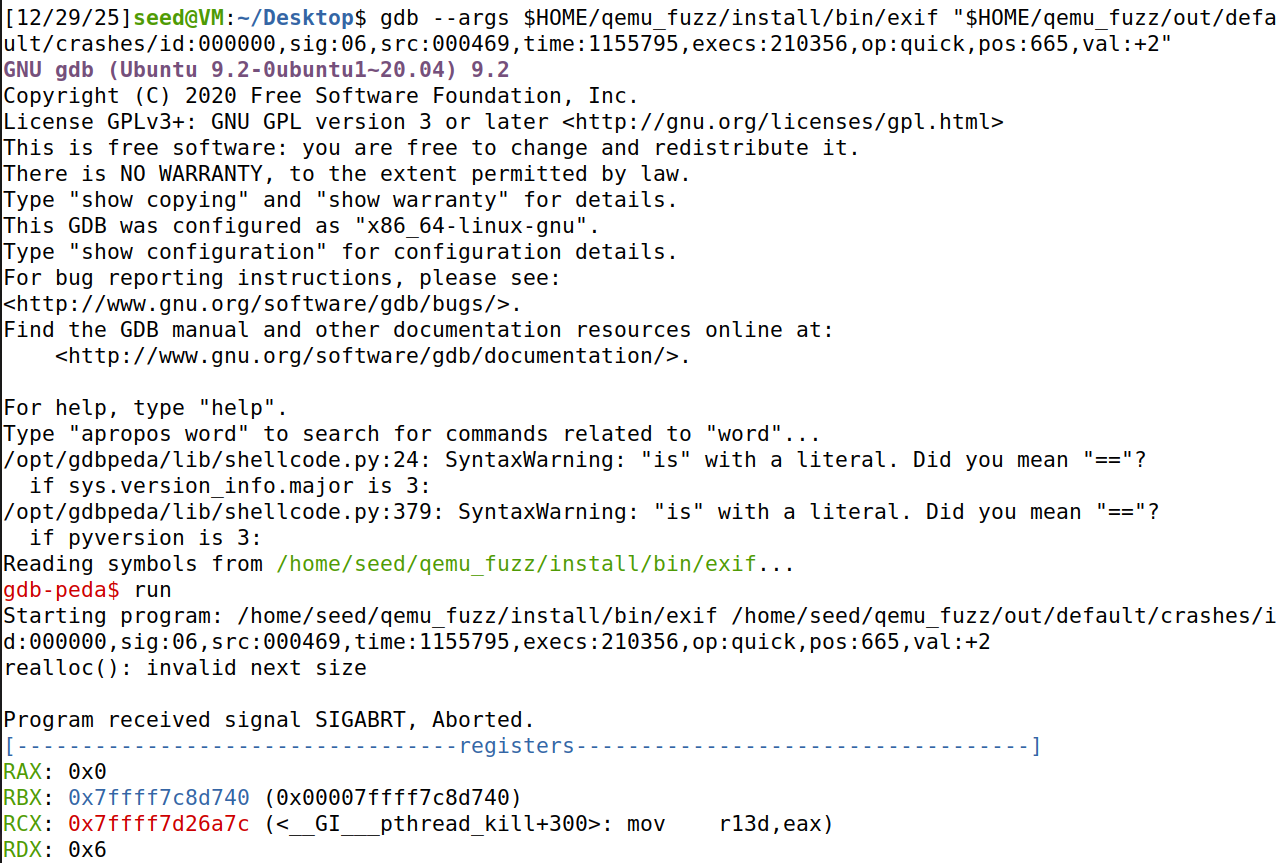

调试现象：

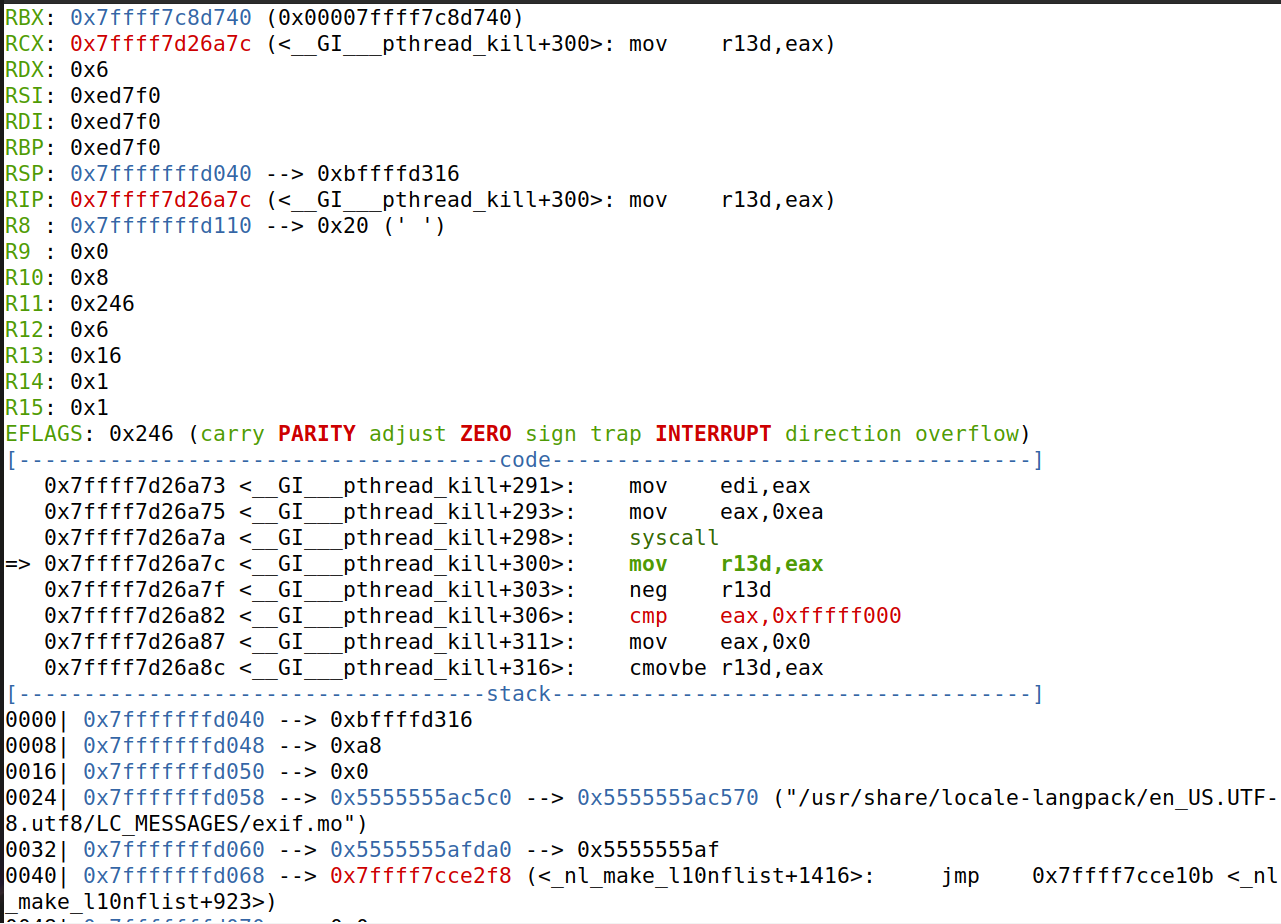

程序运行后中止并抛出 SIGABRT 信号。
GDB 输出显示错误信息 realloc(): invalid next size。这表明 glibc 的内存分配器在执行 realloc 操作时，检测到当前堆块（Chunk）的元数据（如头部的大小字段）已被覆盖或损坏，从而触发了安全机制主动终止程序。
漏洞定位：

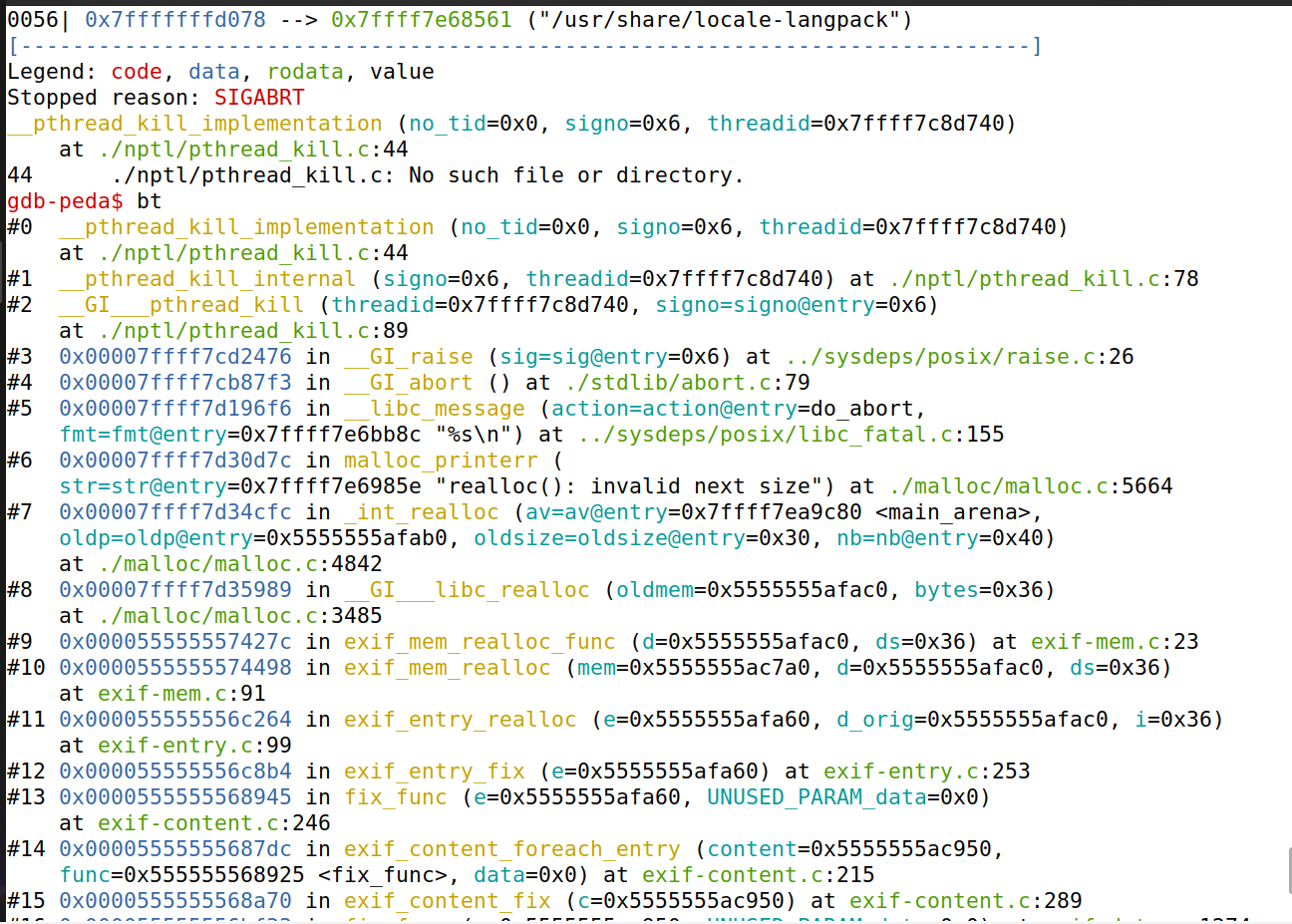

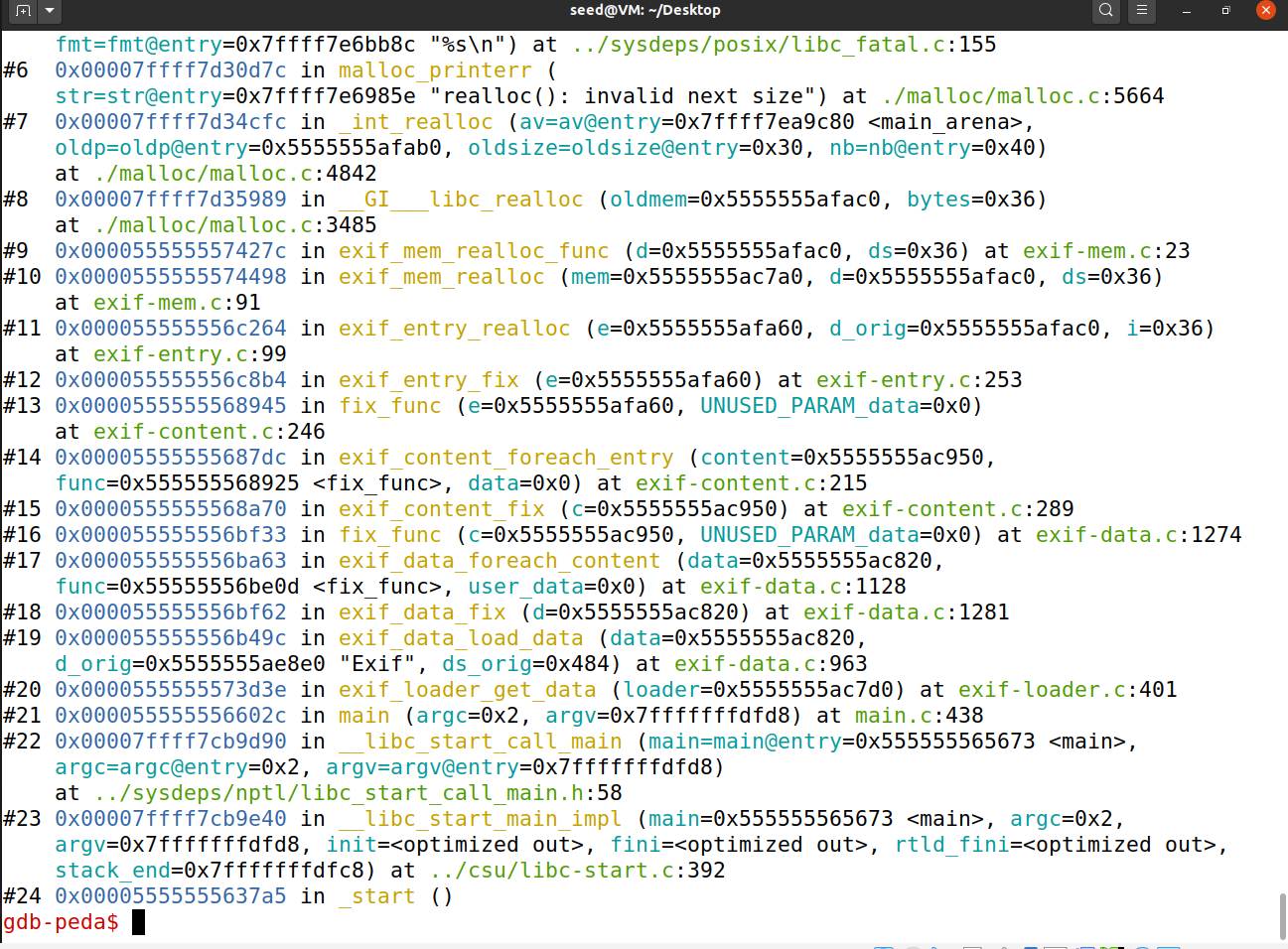

通过 bt（栈回溯）发现，崩溃发生在 exif_entry_fix 函数（exif-entry.c:253）调用 exif_entry_realloc 的过程中。
成因分析 (Root Cause)：
这是一个典型的堆溢出导致的堆破坏 (Heap Corruption triggered by Heap Overflow)。
根据调用栈分析，libexif 在处理畸形的 EXIF 标签时，调用了 exif_entry_fix 试图修正条目大小。由于输入文件中的标签长度字段被恶意篡改（例如伪造了一个巨大的长度），导致程序在之前的数据写入操作中越界，覆盖了堆内存中相邻块的头部信息（Metadata）。
当程序随后调用 realloc 试图调整内存大小时，分配器检查发现堆块的 next size 字段非法（invalid next size），从而判定堆结构已损坏并终止运行。这与 CVE-2009-3895（整数溢出导致堆溢出）的特征完全一致。
